一、案例名称

　　辽宁新睿环保建筑材料有限公司余热回收系统配套发电项目。

　　二、案例业主

　　辽宁新睿环保建筑材料有限公司成立于2018年06月13日，位于辽宁省阜新市新邱区，与省会沈阳市直线距离147.5公里。往南经锦州可直下京、津；北上经通辽可到霍林河矿区；东达沈阳及辽东沿海城市；西至朝阳 、内蒙古赤峰 ，是辽宁西部的交通要道。辽宁新睿环保建筑材料有限公司主要经营烧结砖制造及销售；建材、五金销售；热力生产和供应。

　　该公司准备新上两套红砖连续焙烧生产窑。红砖窑生产过程中产生大量余热，每条生产线产生的余热被余热锅炉回收后可生产8t/h压力为1.6MPa（绝压）、温度为350℃过热蒸汽。同时该公司造纸厂烘干工艺需要用220℃的蒸汽，用汽量约为2t/h。另外，该公司还有供暖季厂区供暖需求。

　　三、项目实施单位

　　山东桑特花季传媒APP免费下载入口工程有限公司

　　四、案例内容

　　1、项目具体方案内容

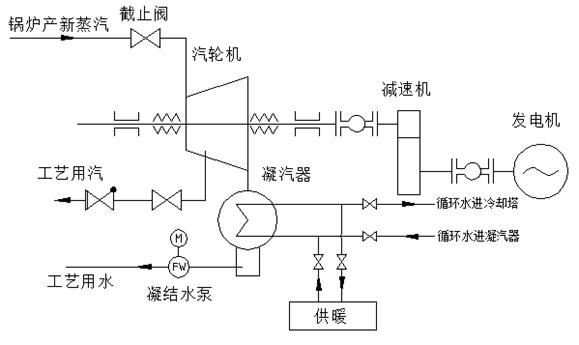

　　每套余热锅炉配备一套抽凝式汽轮发电机组，余热锅炉产汽（8t/h，1.6MPa(G)/350℃）通过蒸汽管道进入花季传媒APP下载免费网站，在花季传媒APP下载免费网站内部流通部分膨胀做功，带动花季传媒APP下载免费网站转子旋转，花季传媒APP下载免费网站转子与发电机转子通过减速箱连接，从而带动发电机转子转动做功，输出电能。花季传媒APP下载免费网站排汽进入冷凝器，在非供暖季(10kPa/46℃)冷凝器中通入循环水，用循环水将花季传媒APP下载免费网站排汽凝结成水，在供暖季可将花季传媒APP下载免费网站排汽压力提高至29kPa，在冷凝器中通入供暖水，可将供暖水温度加热至60℃，冷凝水通过凝结水泵送入锅炉除氧器循环利用。

　　2、技术原理

　　（1）为尽可能的提高发电效率，新上两套冷凝式汽轮发电机组，利用蒸汽热能带动发电机发电。

　　（2）在冷凝式机组上开设抽汽口，从汽缸内抽出部分蒸汽满足烘干工艺的用汽需求。

　　（3）在供暖季通过调整抽真空设备的转速，提高花季传媒APP下载免费网站排汽压力从而提高排汽温度，花季传媒APP下载免费网站排汽可到换热器中加热供暖水，满足厂区供暖的需求。

　　（4）通过一机多用途满足该公司所需的发电、供暖、厂内用汽需求，达到花季传媒APP免费下载入口环保需求。

　　3、余热回收系统配套发电项目优点：

　　（1）实现能源的梯级利用，提高能源利用率；（2）花季传媒APP下载免费网站驱动发电机发电代替外购电，降低生产成本，提高企业竞争力。

　　4、项目具体实施内容

　　本项目为新建项目，具体实施包括以下工作：

　　（1）花季传媒APP下载免费网站、发电机基础施工；

　　（2）花季传媒APP下载免费网站及其附属设备就位安装；

　　（3）管道与设备连接；

　　（4）仪表安装；

　　（5）花季传媒APP下载免费网站本体及蒸汽管道保温；

　　（6）花季传媒APP下载免费网站进行暖管、疏水等；

　　（7）花季传媒APP下载免费网站运行调试及验收。

　　五、项目年产花季传媒APP免费下载入口量及年花季传媒APP免费下载入口效益

　　1、年花季传媒APP免费下载入口量

　　辽宁供暖期（每年11月1日至次年3月31日）时间按3000h，非供暖期4200h。

　　每套汽轮发电机组在供暖期每小时可发电量915kW，非供暖每小时可发电量1060kW，则全年发电量为915kW×3000h+1060kW×4200h= 7197000kWh

　　折合标准煤884t,减排二氧化碳2298.4t。

　　2、花季传媒APP免费下载入口效益

　　根据项目单位现有电价0.55元/kWh，全年可新增发电收益758.18万元。
